風掃煤磨

Air swept coal mill

風掃煤磨主要應用于煤粉制備，是既能磨細又能夠烘干的理想煤粉加工設備。具有效率高、能耗低、運轉平穩、使用可靠、維修操作方便等特點，被廣泛用于火力發電廠和工業鍋爐中的煤粉制備過程。

適用物料：水泥、陶瓷制品、煤炭、磷銨、氯化鉀、石灰石、高嶺土,硅灰石,石墨,云母,剛玉,氮化硅,碳化硅等。

咨詢優惠報價 免費定制方案

進料粒度：≤25-≤25mm
生產能力：3-40t/h
產品功效進料粒度&生產能力

簡介性能優勢 工作原理產品參數

簡介

Introduction

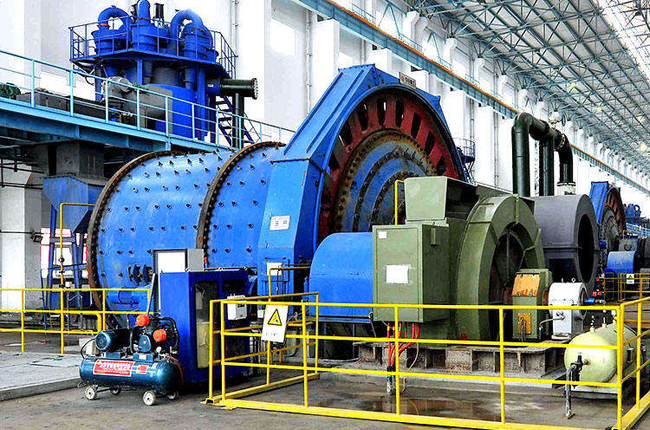

風掃煤磨是用來粉磨兼烘干各種硬度煤炭的設備，它主要由進料裝置、主軸承、回轉部分、傳動裝置、進出料裝置、高壓起動裝置及潤滑系統組成。廣泛應用于水泥建材、火力發電、冶金工業、化學工業等，風掃煤磨結構合理，粉磨效率高，是煤粉制備的理想設備。

性能優勢

技術不斷優化升級，大廠造更可靠

能夠連續生產，生產能力大
細度容易調整，安裝維修方便
結構緊湊，運轉平穩，使用壽命長
對物料適應性強，可以粉磨各種硬度的煤炭

工作原理

Working principle

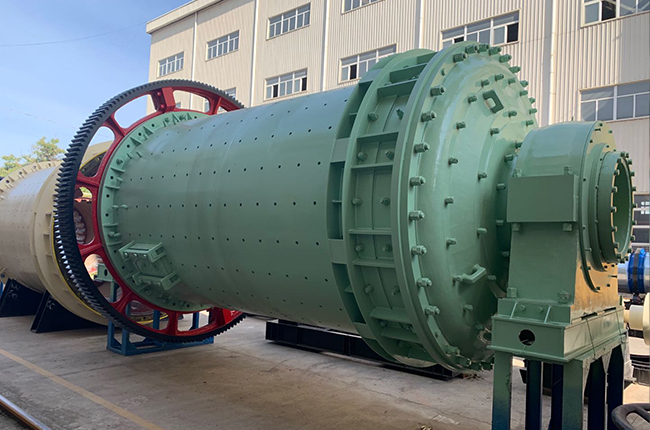

喂料設備將原煤送入磨機進料裝置的百葉窗式溜子內。在物料下溜的同時，溫度為300℃左右的熱風也通過進風管進入磨機對原煤進行烘干；原煤借其傾斜向下滑動的動能，經過中空軸進入筒體烘干倉，經充分烘干通過隔倉板進入Ⅱ倉，在Ⅱ倉內裝有一定數量的研磨體，由于筒體回轉，分級襯板將研磨體帶到一定高度，在利用其降落時的沖擊能和摩擦能將原煤進行破碎和研磨，在原煤被破碎和研磨的同時，由專設的通風機經過磨機的出料裝置將已研磨好的細粉連同已經用過熱風一同吸出磨機，細粉與熱風的混合物經過專設的分離器將不合格的粗粉分出，在送回磨機重新研磨。

技術參數

Technical Parameters

項目規格	Φ1.7×2.5	Φ2.2×4.4	Φ2.4×4.75	Φ2.4×4.5+2	Φ2.6×5.25+2.25	Φ2.8×5+3	Φ3.0×6.5+2.5	Φ3.2×6.75+2	Φ3.4×6+3	Φ3.8×7+2.5
筒體轉速(r/min)	24.5	22.4	20.4	20.4	19.7	18.3	18.3	16.9	17.5	16.4
生產能力(t/h)	3-5	8-9	12-14	11-12	13-14	16-17	19-20	25-30	28-30	38-40
進料粒度	＜25	＜25	＜25	＜25	＜25	＜25	＜25	＜25	＜25	＜25
研磨體裝載量	7.5	20	22	22.5	28	32	43	50	55	80
主減速機	ZD40	ZD60	ZD60	ZD60	ZD70 MBY450	ZD70 MBY500	ZD80 MBY560	JDX560	JDX710	MBY800
主電動機(kw)	95	250	280	315	400	500	630	710	800	1250
總重量	29	46	54	76	98	107	124	148	162	215

項目規格	生產能力 (t/h)	進料粒度 (mm)
Φ1.7×2.5	3-5	＜25
Φ2.2×4.4	8-9	＜25
Φ2.4×4.75	12-14	＜25
Φ2.4×4.5+2	11-12	＜25
Φ2.6×5.25+2.25	13-14	＜25
Φ2.8×5+3	16-17	＜25
Φ3.0×6.5+2.5	19-20	＜25
Φ3.2×6.75+2	27-29	＜25
Φ3.4×6+3	28-30	＜25
Φ3.8×7+2.5	38-40	＜25
